将UARM模块有机合理的融合在户外式电缆分接箱内,使其在具有电缆分接功能之外还兼 具三相不平衡调节、无功补偿和谐波治理功能的智能化设备。 SDUR治理三相不平衡型电缆分接箱具备极高的性价比，将电力电能分配、三相不平衡调 节、无功补偿和谐波治理功能融合于一体,尽量在配电系统靠近未端的位置进行电能质量治 理,能高效降低三相电流有效值及零线电流，在减少传输主线路的损耗同时降低了设备投 资、维护成本及空间占用,是解决配电线路电能质量问题的最佳方案。

产品特点：

创新设计

新构思:综合用户需求，全新的应用和结构设计理念新功能:使常规的电缆分接箱增添了新的模块功能，既能补偿容性或感性无功，又能滤除系统谐波，还能解决三相不平衡问题，消除无功引起的电压波动，减少线损，实时提高系统的电能质量

一机多满足电缆分接功能需求

自动调节系统三相不平衡度

满足系统无功补偿需求

动态跟随，滤除系统谐波

减少线路损耗、节省投资、占地和维护成本

减少电能质量问题带来的线路附加损耗

减少投资成本:降低电容补偿柜、有源滤波、三相不平衡调节设备成本

节省占地空间:模块集成合理设计，把箱体整体空间利用发挥到极致，节省了其他设备单独的安装空间降低维护成本:模块化设

计，智能工作方式，提高整机寿命，降低维护成本

SDUR电力电能分接组件

支持多种分接支路选择，1接2、1接4、1接6、亦可按需求配置分层设计，与电能质量治理模块相互隔离独立结构紧凑，进出线接线简单方便

电能质量综合治理方案比较

性能项	常规电缆分接+电容补偿+有源滤波+三相不平衡调节	SDUR治理三相不平衡型电缆分接箱
补偿方式	多个控制单元，分组阶梯投切	一体化智能控制，无级调节
无功输出	分组输出，存在补偿盲区	线性输出，无盲区
无功补偿	0.00~0.95左右	-1.00~+1.00
响应时间	综合响应时间>20ms	≤5ms
三相平衡	换相调节，有盲区，效果一般	分相调节，效果显著
投资成本	高	低
设备数量	4套设备独立工作	1套设备4个功能用途
运行维护	复杂、繁琐	简单易操作
占地大小	0.4	1套设备空间

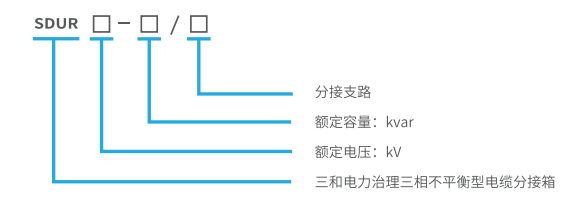

型号说明

主要技术参数

技术项	参数
分接支路	1接2、1接4、1接6(可按需配置)
额定容量	50kvar、75kvar、100kvar
额定电压	400x(1±20%)V
额定频率	50x(1±10%)Hz
分相补偿能力	30%~100%
接线方式	三相四线
谐波补偿次数	2~13次谐波
目标功率因数	0.99
响应时间	≤5ms
过载保护	可自动设置调节
噪音	<65dB
工作模式	自动或手动
通讯接口	RS485
上位机程序	可选配
防护等级	IP44(更高等级可定制)
操作显示屏	LCD(4.3寸)触摸屏
海拔要求	1500m(每增加100米，补偿容量降低1%
冷却方式	风冷
尺寸WXDXH	根据容量及分接支路确定

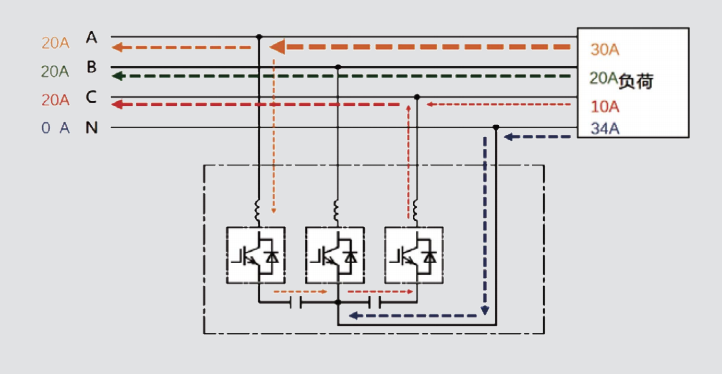

工作拓扑图

型号说明

目前，一般在供电台区将并联电容器与计量装置置于JP柜内进行集中式无功补偿，其补偿精度低，且对JP柜出线之后的线路无治理功能;而SDUR治理三相不平衡型电缆分接箱将有源模块置于电缆分接位置，有效扩大了补偿范围，能充分利用有源模块功能强大的特性，从接入点开始全面提高线路电能质量，从而降低线路损耗，降低线路发热量，避免局部不平衡所带来的高故障率，是未来配电系统不可或缺的重要智能化配电设备。
